 Naslov prispevka: Toroidni balun in dušilka?
OdgovorObjavljeno: 15 Jul 2015, 13:56
Odsoten

Pridružen: 02 Maj 2013, 21:03
Prispevkov: 142

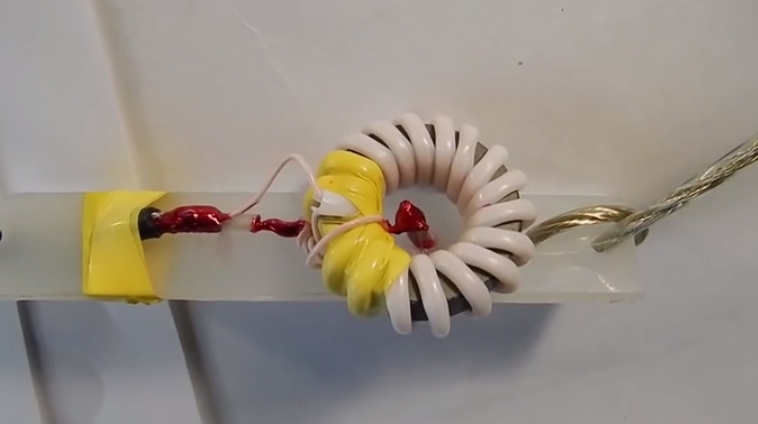

Zanima me kakšne vrste balun je na fotografiji (1:9)??
Z njim se napaja žična antena.

Dodatno me zanima izdelava antenske "dušilke" za čim večje dušenje RF, da ne bo seval napajalni koax.
Dušilka je vezana zaporedno v določeni razdalji od baluna.
So uporabni feriti iz računalniških kablov,...?

Celota naj bi bila multiband end feed KV žična antena od 3,5 do 28Mhz brez 21MHz.

73 de Bojan , s51un


Priponke:
Komentar datoteke: dušilka
Dušilka.jpg [101.86 KiB]
Še ni prenešeno
Komentar datoteke: balun
Balun.jpg [102.62 KiB]
Še ni prenešeno
Na vrh
 Profil

OdgovorObjavljeno: 15 Jul 2015, 16:40
Odsoten

Pridružen: 04 Dec 2003, 08:06
Prispevkov: 383
Kraj: Ljubljana
Hojla !

Za tako široko frekvenčno območje bi bajbolj ustrezal Fairite 43 material.http://www.catzco.com/toroids.htm. Predvidevam, da imaš majhno moč do 100W
v tem primeru bi ustrezal obroček FT 140-43. http://www.ebay.com/itm/Ferrite-Toroid- ... 1e86cbf97d

Za večjo moč uporabi obroček FT 240-43 http://www.ebay.com/itm/FT240-43-FAIR-R ... 1a01a047e7


Prvi obroček uporabi za izdelavo 1:9 baluna na enak obroček pa navij 2x 7 ovojev ustreznega teflonskega koaksa kot je na linku http://www.qsl.net/iz7ath/web/02_brew/1 ... 14_eng.htm. Tako boš dobil ballun 1:1 ki ti bo služil za dušenje toka po opletu kabla.

lp/73 Janez

_________________
janez


Na vrh
 Profil

OdgovorObjavljeno: 15 Jul 2015, 17:29
Odsoten

Pridružen: 04 Dec 2003, 08:06
Prispevkov: 383
Kraj: Ljubljana
PS: Pozabil sem ti odgovoriti na prvi del tvojega vprašanja. Po sliki sodeč gre za multiband End Feed anteno kot jo idelujejo nekje v PA. Ker je End feed antena
visokoohmska uporabljajo za prilagoditev transformator impedance 1: XX. Nekateri uporabljajo razmerje 1 : 9 drugi celo 1:64.( odvisno od dolžine žice in obsega za katero je antena projektirana. Oglej si link :http://frpendfedmultiband.pa3frp.nl/amtenne.html

lp/73 S53V

_________________
janez


Na vrh
 Profil

OdgovorObjavljeno: 15 Jul 2015, 17:50
Odsoten

Pridružen: 02 Maj 2013, 21:03
Prispevkov: 142
Balun je 1:6

Citiram: Considering these problems I decided to design Windom free of the above disadvantages. The new antenna`s feature is that the feeder and the radiating curtain form the integral unit. The locking throttle releases the radiator from the feeder at 30 dB, and the transformer 1:6 transforms 300 Ohm resonances at the bands of 80/40/20/17/12/10 meters to standard 50 Ohm.

Še link:http://www.duplexers.eu/catalog/testHF/antennas/windom6/

Antena bo za uporabo z malo močjo do največ 100W.


Priponke:
Endfeed slika.jpg
Endfeed slika.jpg [ 16.05 KiB | Videno 2998 krat ]
Na vrh
 Profil

OdgovorObjavljeno: 15 Jul 2015, 18:37
Odsoten

Pridružen: 04 Dec 2003, 08:06
Prispevkov: 383
Kraj: Ljubljana
s51un napisal/-a:
Balun je 1:6

Citiram: Considering these problems I decided to design Windom free of the above disadvantages. The new antenna`s feature is that the feeder and the radiating curtain form the integral unit. The locking throttle releases the radiator from the feeder at 30 dB, and the transformer 1:6 transforms 300 Ohm resonances at the bands of 80/40/20/17/12/10 meters to standard 50 Ohm.

Še link:http://www.duplexers.eu/catalog/testHF/antennas/windom6/

Antena bo za uporabo z malo močjo do največ 100W.


Torej FT140-43 in transformator 1:6 ter v seriji FT140-43 ter ballun 1:1. V primeru, da ne boš imel SWR-ja pod 1:2 pa uporabi ferit FT 240-43,kajti material 43 ima sicer zelo veliko permeabilnost vendar precej nizko Cuerijevo temperaturo in če ga zaradi prevelike moči ali slabega SWR-ja pregreješ ne bo več opravljal svoje funkcije. Vendar od takšne antene ne pričakuj čudežev :roll:



lp/73 S53V

_________________
janez


Na vrh
 Profil

OdgovorObjavljeno: 16 Jul 2015, 08:09
Odsoten
Tečni Moderator
Uporabniški avatar

Pridružen: 11 Mar 2004, 14:42
Prispevkov: 2340
Kraj: jn76gh
Dušilke
http://www.karinya.net/g3txq/chokes/

Mi na s51a uporabljamo dušilke iz materiala 43 za zgornje bande in iz materiala 31 za spodnje bande.
lp
B

_________________
Ex.S56WTT,S57WTT; All that is necessary for the triumph of evil is that good men do nothing.


Na vrh
 Profil

OdgovorObjavljeno: 16 Jul 2015, 08:37
Odsoten

Pridružen: 04 Dec 2003, 08:06
Prispevkov: 383
Kraj: Ljubljana
s55o napisal/-a:
Dušilke
http://www.karinya.net/g3txq/chokes/

Mi na s51a uporabljamo dušilke iz materiala 43 za zgornje bande in iz materiala 31 za spodnje bande.
lp
B


Tukaj se gre za anteno,ki pokrije od 3,5 do 28Mhz in če pogledaš na g3txq diagram je material 43 za širokopasovno anteno optimalen. Menda ja ne bo menjal ferite,ko bo menjal bande :D


lpJ s53v

_________________
janez


Na vrh
 Profil

OdgovorObjavljeno: 18 Jul 2015, 19:02
Odsoten
Uporabniški avatar

Pridružen: 05 Feb 2004, 09:05
Prispevkov: 1471
Ni nujno, lahko pa dusilke naredis v seriji eno za drugo :)


Na vrh
