SWR meter ja ali ne?

[s56rir]

Sem tudi pogooglal malo za samogradnjami, pa je ravno to problem. Google jih vrže ven nešteto. Zaenkrat pa še nisem tako dober, da bi lahko ocenil, kateri so dobri in kateri ne. Zato pa raje dodatno vprašam za predlog ljudi z izkušnjami.

Hvala na linku, bom pa še malo pogledal na Googlu in prebral komentarje, kjer jih imajo. Potem se mogoče javim za dodatna mnenja (če se mi bo zdelo potrebno).

[s56rir]

Evo, sem malo pogledal. Poleg že navedenega linka sem našel še naslednje:

http://ludens.cl/Electron/swr/swr.html
http://pe2er.nl/wifiswr/

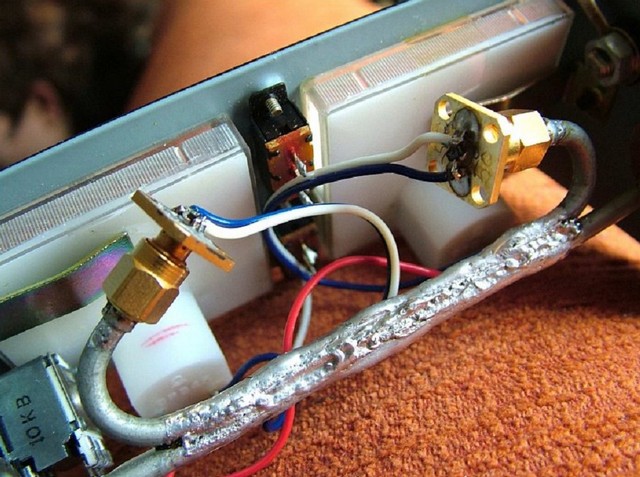

In priloga; za tega zadnjega v prilogi je kompleten članek v PDF datoteki, katera je prevelika za forum ( V googlu pod iskanjem "SWR meter schematic" je to 3. zadetek "SWR meter for 144-1296 MHz bands").


Kakšno posebno priporočilo, ali naredim kar vse? Potem jih lahko tudi primerjam med sabo

[s52ft]

http://lea.hamradio.si/~s53mv/archive/a123.pdf

[s56rir]

Glede na enostavnost gradnje Vidmarjevega reflektometra, sem se odločil, da zgradim kar slednjega.

Zdaj pa (nagradno) vprašanje: glede na to, da se takrat uporabljenih diod ne dobi več, me zanima, če bo dioda 1N34A dobra?
Kolikor sem prebral, dioda vpliva na občutljivost samega merilnika in je dobro, da ima napetost kolena čim manjšo, hkrati pa visoko frekvenčno mejo (malo kapacitivnost). Ta dioda je po datasheetu Ge (~0.2V) in priporočljiva za VF.

[s52ft]

Ti kar zlotaj, diodo bos z lahkoto zamenjal ce ti ne bo sluzila.

[s53sx]

Hoj

Prehitro obupate fantje...stric google vrze ven kup naslovov...
le eden izmed: http://www.reuk.co.uk/Germanium-Diodes.htm

Poleg takih je pa MOCNO verjetno da diodo najdes kje v nasi
ljubi drzavi....meni so sicer posle, vendar zdalec nisem edini mozni
kandidat

[s56rir]

No, obupali še nismo, saj še lastnih zalog nisem pretirano premetaval . Samo zanimam se malo vnaprej.

Zanima me še, pod kakšnim tujim izrazom naj iščem skoznike (220pF), razen, če ima kdo dva za odstopiti. Sem skoraj prepričan, da jih nimam.
Razen, če se jih mogoče da dobiti iz starih TV tunerjev, ki jih je na zalogi še kar nekaj. Konec koncev bi potem tudi kakšno Ge diodo dobil tam ven. Hm. Moram malo po starih tunerjih udariti .

Za izraz pa bi vseeno prosil...

[s57ad]

Zanima me še, pod kakšnim tujim izrazom naj iščem skoznike (220pF), razen, če ima kdo dva za odstopiti.

Feedthrough capacitor

[s57uw]

Večina germanijevih diod bo odgovarjala s tem da si jih kupiš več kajti za pravilno indikacijo naprej/nazaj naj bi imeli obe čim bolj enake lastnosti. Izbiraš jih glede na padec napetosti v prepustni smeri (onih 0,2 do 0,4 V) saj naj bi ugrajeni imeli čim bolj enake vrednosti,(ob preverjanju swr v obe smeri, kar je dobro narediti, sicer ti dvojni poti (ali tudi samo enojni ) ne bo kazal pravih odnosov ko boš za preiskus zamenjal vhod z ishodom reflektometra.Le to je dobro narediti ...
Lep pozdrav ! A S57UW

[s57uw]

Pa še tole.....
Če želiš zgraditi res dokaj dober instrument ti rade volje posredujem še kaj nasvetov, saj bi za tule bilo vse pre dolgo....Z ozirom ali naj bi kazal samo na KV ali pa gori v VHF ali višje...
Če imaš SKY pe me najdi na S57UWabi ali pa z mojim mail naslovom.
73 Albert
