Napisal/-a **s56zvd** » 10 Jul 2010, 20:12

Usposobil sem postajo th205 za 2metra. Težave imam pa z zunanjim mike - zvočnik kombinacijo. Dobil sem jo razstavljeno in razlotano. Imam kdo mogoče shemo, kako povezati mike, mikrofon in stikalo za ptt.

LP
Matjaz

Napisal/-a **S52DK** » 10 Jul 2010, 21:35

Hoj!

Verjetno bo to nekaj takega:

Slika

Več o mikrofonih takšnih in drugačnih pa na: http://homepage.ntlworld.com/rg4wpw/date.html.

Napisal/-a **s56zvd** » 11 Jul 2010, 09:46

Za mike je vtič stereo. Mikrofon ima vzporedno vezan kondenzator 47pF in upor 33kOhm. Kabel pa ima tri žile in oklop. Bom poiskusil tako vezavo.
Išćem tudi shemo za to postajo, da ugotovim, kako je sploh narejen prehod na oddajo z zunanjim mikrofonom.

LP
Matjaz

Napisal/-a **S52DK** » 11 Jul 2010, 11:48

Hoj!

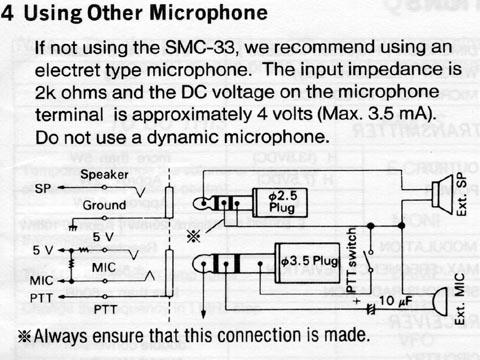

Potem pa je to nekaj takega:

Slika

Napisal/-a **s56zvd** » 11 Jul 2010, 18:39

To je novejša postaja.
Malo sem iskal in našel tole http://www.docstoc.com/docs/31932194/Al ... n_ONE_file
Še vedno iščem shemo postaje, da vidim povezave.

LP
Matjaz

Napisal/-a **S53PJ** » 22 Jul 2010, 12:14

Tole je ta pravo kar boš rabil , seveda če že nisi naredil

.
Tudi moja 205-ka dela z tako vezavo ufb.
73
