S50LEA

To so antene FD4, FD3, AD-14W/80, AD-14WA/80 Trival in ostale OCF antene … ,

Modifikacija je narejena na anteni AD-14WA/80 Trival - napajanje preko transformatorja 1:6 na 1/3, oz. 2/3 dolžine.

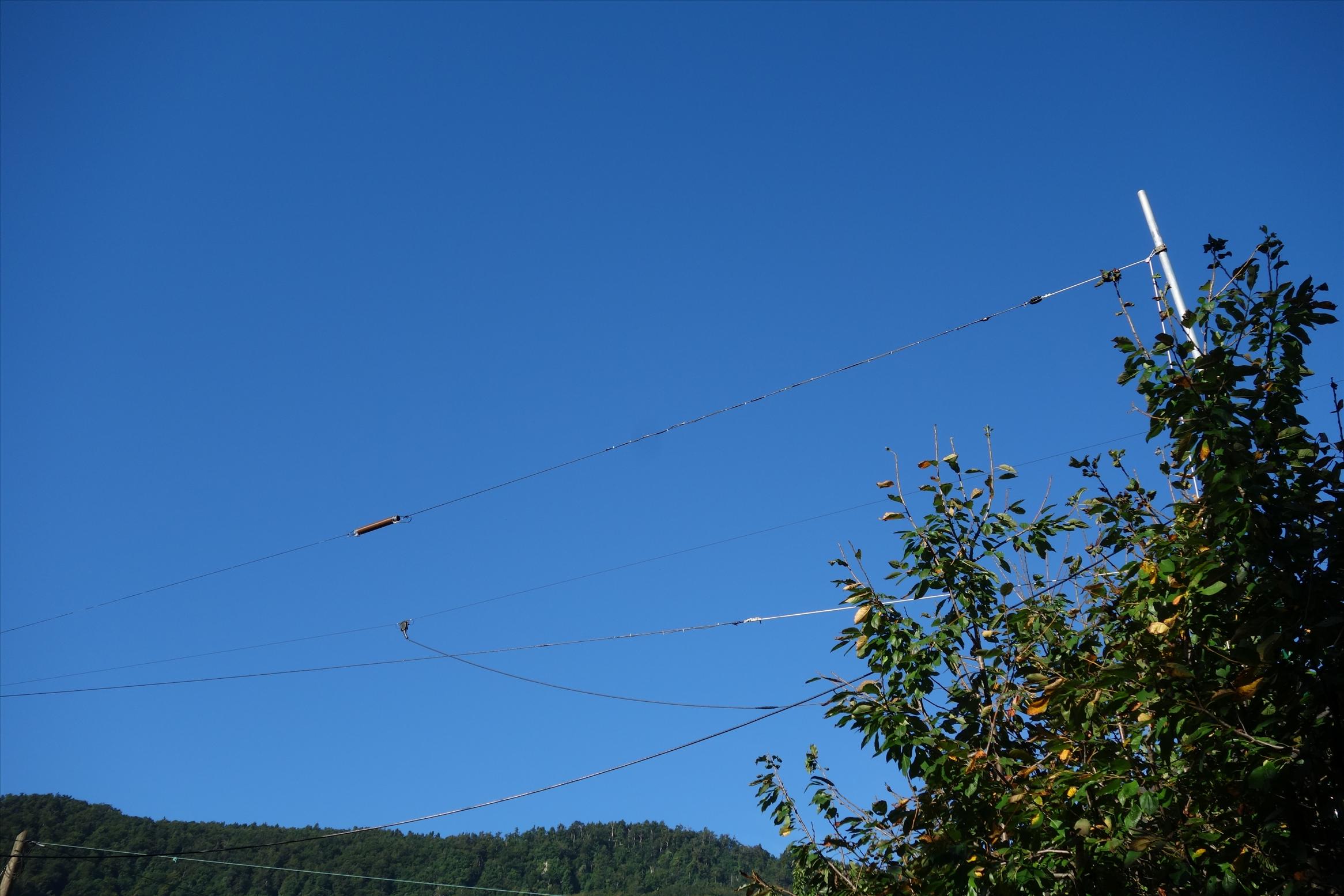

Postavljena na lokaciji S57TX !

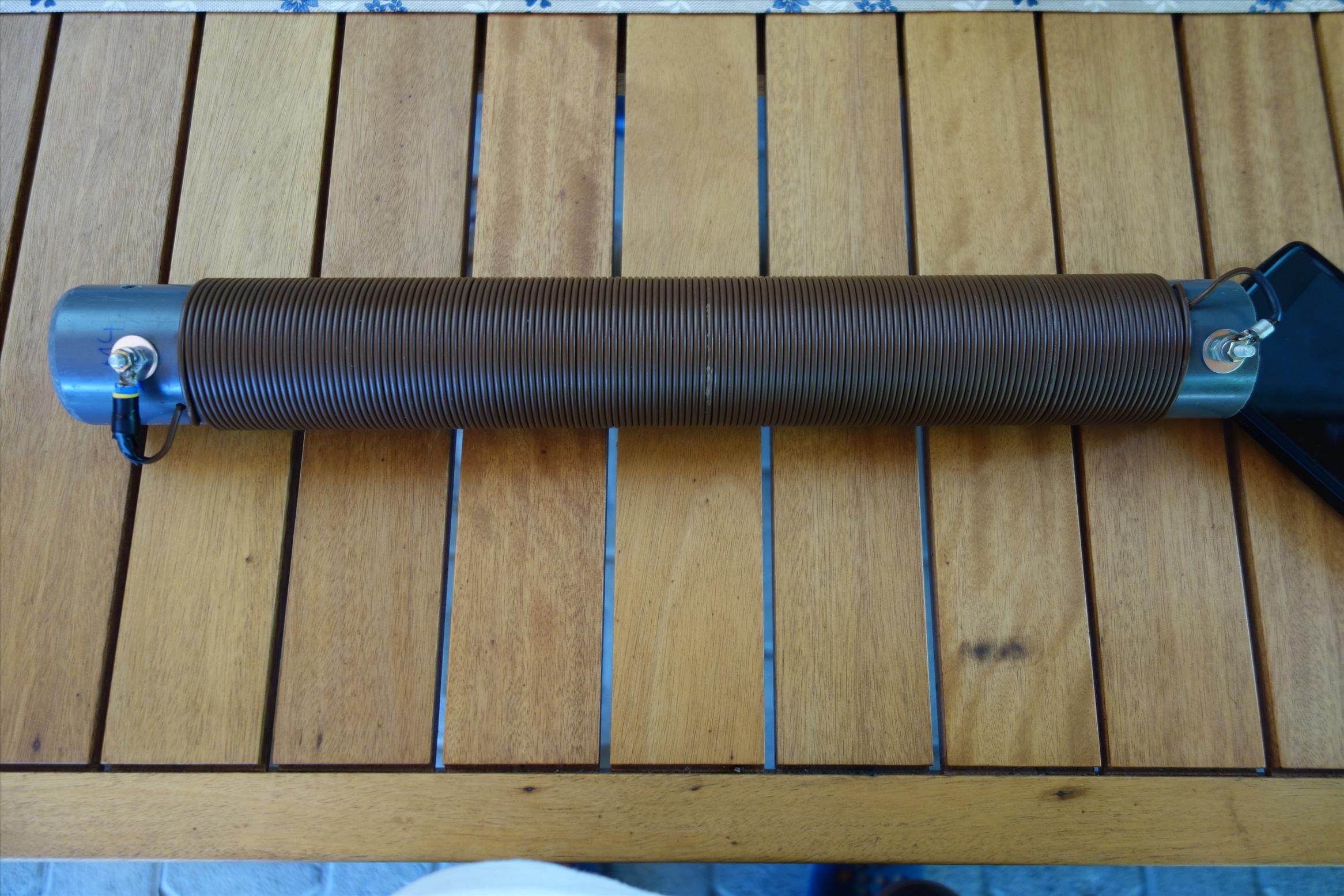

Opis:. Na izolirano cev premera 50 mm sem tesno ovoj do ovoja navil izolirano bakreno PF žico preseka 1 mm2 dolžina cca 21 m. Število ovojev je 125, dolžina navitja 300 mm + na vsaki strani cca 25 mm za montažo skupaj 350 mm. Induktivnost tuljave je cca 150 mH – ni kritično.
Na krajši strani antene 13,5 m sem odstranil izolator in dodal tuljavo. Na drugo stran tuljave pa 15 m dolg kos PF žice preseka 1,5 mm2 – služi za uglasitev. Resonanco sem s krajšanjem našel pri dolžini 13,2 m – SWR na 1.820 MHz 1:1,4, R=46 Ohm, X=6. Uporabljen ANT analizator MFJ 259B. Sredina antene je vpeta na višini 10 m, daljši krak na višini 7 m, krajši z mod. za 160 M pa 2,5 m nad zemljo.

Za tiste, kateri uporabljate Windom ANT in ste omejeni s prostorom !

GL & 73 de Marjan, S51RU

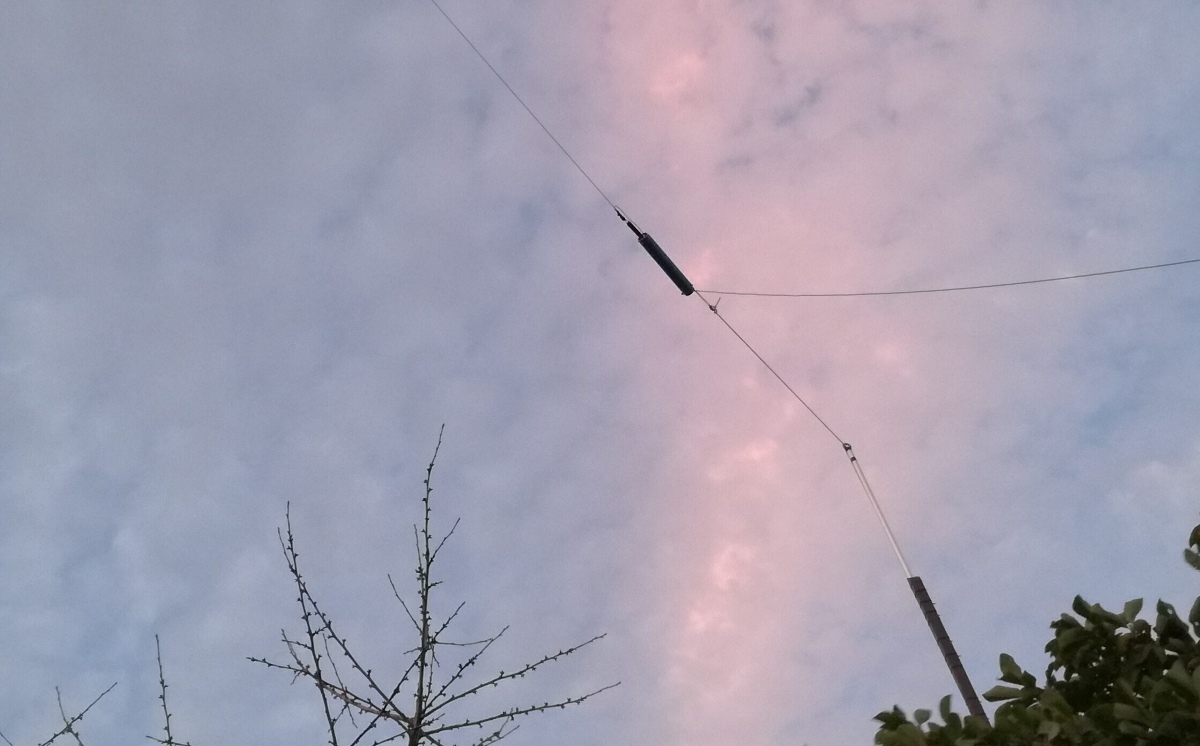

Ker sem omejen s prostorom za 160m anteno, sem po Marjanovem nasvetu, uporabil staro FD-4 in navil špulo. Vse je na višini le cca 6m in zadeva deluje. V dobrih dveh mesecih in pol, se je nabralo 65 DXCC. Res je dosti EU, gre pa tudi nekaj Azije in Afrike. Do 100 DXCC najverjetneje ne bo šlo, je pa le nekaj.

Če je ta antena uporabna tako za 160 kot 80m je zanimiva. Poskušam jo modelirati z MMana Gal programom ampak mi ne uspe zadovoljivo poglasiti za oba banda. Lahko objavita kaj več podatkov.

Nekaj podobnega se prodaja komercialno v USA

https://shop.radiowavz.com/DX-160-SHORT ... X160SH.htm

lp/73 S53V

_________________
janez

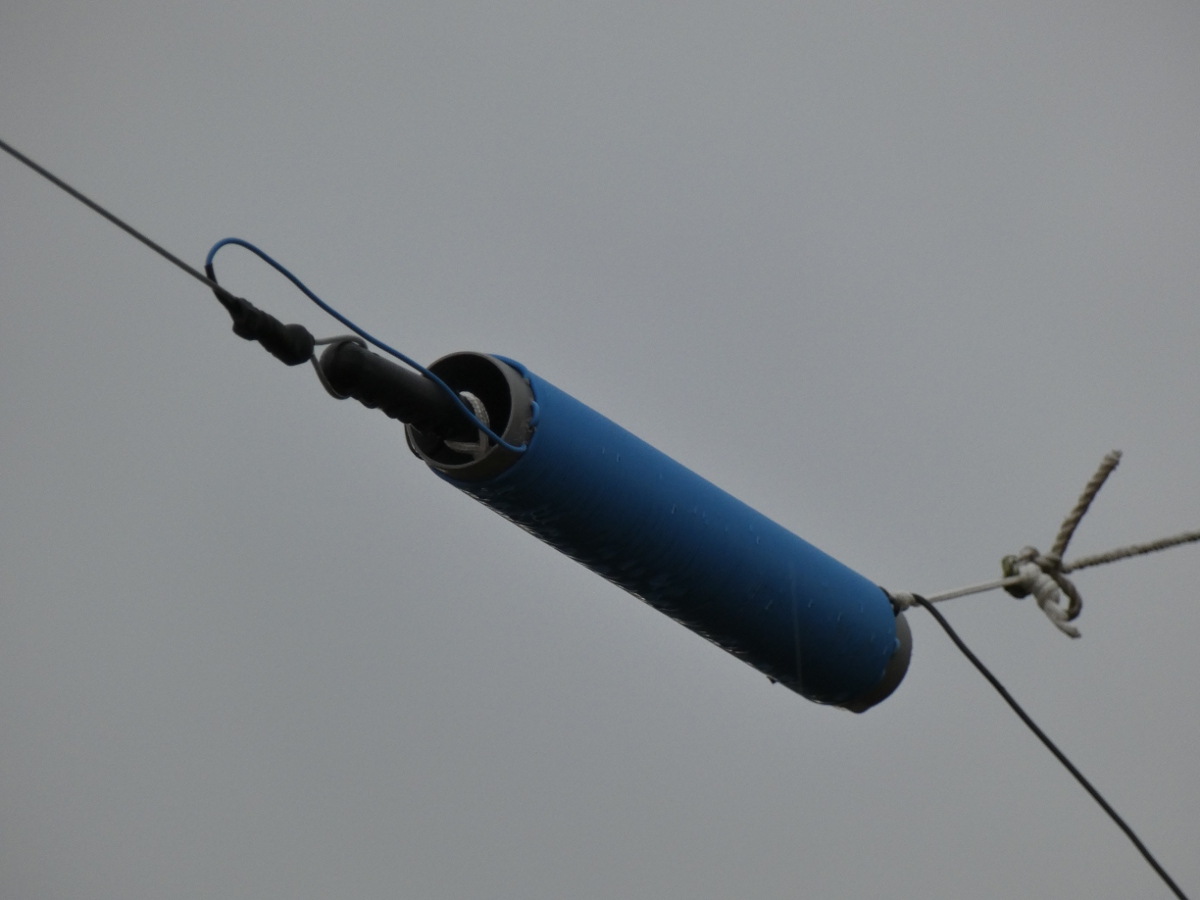

Ker sem omejen s prostorom tudi pri meni uspešno deluje Marjanova rešitev za 160m band.
Sem si pomagal z ATU, ker bom še opletal z zadnjim koncem žice.
Prve zveze so narejene

73'
Jernej S52GO
