Pozdravljeni,
prosil bi experta za KV antensko področje, če mi pomaga glede izračuna uglasitve vertikalke za 3,5 MHz. Postavil sem vertikalko višine 27m, radiali so tudi 27 m, pri merjenju pa dobim R=542 Ohm, SWR=6,6. Če zvežem vrtljivi kondenzator v reflektor, pridem z SWR na 2,6 kar pa še ne zadošča. Tukaj pa se je moje znanje končalo, zato prosim koga, ki je že to delal, pomoč....
73 de S53JW

_________________
LP,
de S53JW - Marjan Vaupotič


Na vrh
 Profil

OdgovorObjavljeno: 01 Dec 2016, 21:09
Odsoten

Pridružen: 25 Dec 2007, 20:29
Prispevkov: 33
Kraj: Tolmin
Pozdrav
Če misliš anteno, ki je dolga lambda 1/4. Za 80M mora biti od 10-20m in nekaj radialov iste dolžine. Če želiš uglasitev za določen del banda potem krajšaš (za ssb) ali daljšaš (za cw).

Jaz sem naredil anteno dolžine cca 18m al cevi in nekaj radialov. Ker je cev prekratka sem spodaj naredil tuljavo iz žice, cca 15 ovojev fi 7cm in uglasil tako da sem s krokodilom pomikal po ovojih gor po tuljavi.

_________________
Danijel S51W


Na vrh
 Profil

OdgovorObjavljeno: 01 Dec 2016, 22:04
Odsoten

Pridružen: 26 Jan 2014, 22:04
Prispevkov: 24
Kraj: Križevci pri Ljutomeru
Zdravo,
ne mislim krajšati, ker jo uporabljam tudi za 1,8 MHz tako, da s tuljavo podaljšam zadevo. Za 80 m bi rad prilagodil impedančno, s prilagoditvijo dolžine, s tuljavami in kondenzatorjem. Rad bi dobil formule za te izračune.

lp, s53jw
:)

PS:
Antena je v osnovi narejena po shemi - glej priloga.


Priponke:
Doc1 vertical.doc [289 KiB]
Prenešeno 238 krat

_________________
LP,
de S53JW - Marjan Vaupotič


Zadnjič spremenil S53JW, dne 01 Dec 2016, 22:12, skupaj popravljeno 1 krat.
Na vrh
 Profil

OdgovorObjavljeno: 01 Dec 2016, 22:10
Odsoten

Pridružen: 04 Nov 2012, 14:57
Prispevkov: 206
Antena je približno 0.33 lambda. Torej predolga.....
Prilagoditev samo s kondenzatorjem bo sicer kompenzirala +j, ohmski del pa bo previsok.
Mislim da bo potrebna T prilagoditev C-L-C.

_________________
73, Iztok


Na vrh
 Profil

OdgovorObjavljeno: 01 Dec 2016, 22:13
Odsoten

Pridružen: 26 Jan 2014, 22:04
Prispevkov: 24
Kraj: Križevci pri Ljutomeru
Kje najdem formule za to T prilagoditev C-L-C. ?

PS:
Po profesiji sem kemik....

lp, s53jw

_________________
LP,
de S53JW - Marjan Vaupotič


Zadnjič spremenil S53JW, dne 01 Dec 2016, 22:37, skupaj popravljeno 1 krat.

Na vrh
 Profil

OdgovorObjavljeno: 01 Dec 2016, 22:31
Odsoten

Pridružen: 04 Nov 2012, 14:57
Prispevkov: 206
Nekaj imaš tukaj:
http://www.hoflink.com/~mkozma/match19c.html

Brez kakšnega analizatorja, pa boš precej taval v temi........

_________________
73, Iztok


Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 06:05
Odsoten
Uporabniški avatar

Pridružen: 20 Apr 2016, 20:49
Prispevkov: 139
Kraj: Poljčane, JN76SH
Hoj!

Kolikšna je kapaciteta kondenzatorja?

_________________
73 ES GL DE Robi, S58Y.

Član Radiokluba "Študent" Maribor- S59DXX.

Ex. YT3DK, S52DK.


Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 06:09
Odsoten
Uporabniški avatar

Pridružen: 20 Apr 2016, 20:49
Prispevkov: 139
Kraj: Poljčane, JN76SH
Poglej v Rothamel, 19.4.1.5 Produžena graundplejn antena. Lepo obrazloženo. Potreben je samo primeren kondenzator, ki prenaša velike tokove.

_________________
73 ES GL DE Robi, S58Y.

Član Radiokluba "Študent" Maribor- S59DXX.

Ex. YT3DK, S52DK.


Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 06:33
Odsoten

Pridružen: 08 Dec 2004, 21:56
Prispevkov: 55
Živjo,

Če bi rad obdržal to dolžino antene morajo biti potem radiali dolgi samo 4m.Potem dobiš swr 1:2,33 nato oglasiš s kondijem.Po pravilu morajo vertikalke biti dolge tam okoli 20m in radiali tudi 20m.V tvojem primeru sem simuliral vertikalko katera je iz žice in ima izolacijo.Se pravi če imaš žico ki je debela 1,5mm in ima izolacijo debelo 0,8 mm potem mora biti vertikalka dolga 19,9m in radiali 19m.Swr je potem od 3,5-3,6 mhz pod 1:1,5 brez kondenzatorja.Če hočeš vse to spravit na najnižji swr potem uporabi kondenzator.


73,Igor,S57Z


Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 07:12
Odsoten

Pridružen: 08 Dec 2004, 21:56
Prispevkov: 55
Tukaj je en link za oba banda:

http://www.lannabo.se/files/Manual-vert ... nglish.pdf

73,Igor,S57Z


Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 14:37
Odsoten
Uporabniški avatar

Pridružen: 20 Apr 2016, 20:49
Prispevkov: 139
Kraj: Poljčane, JN76SH
Hoj!

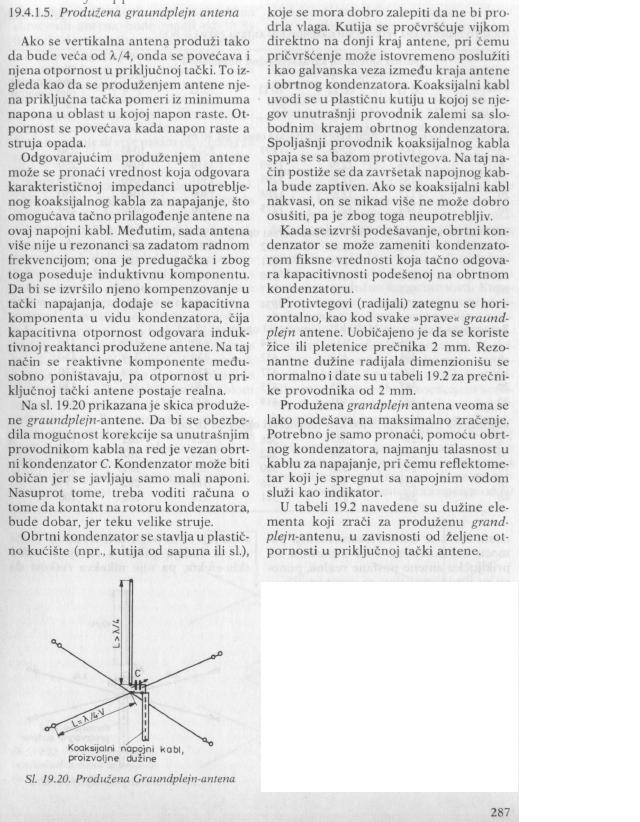

V prilogi je izsek iz Rothamla. Radiali naj bi bili dolgi λ/4*v, torej slabih 20m za 3700kHz. Kako bo o vplivalo na 1,8MHz je sicer vprašanje, bi pa bilo dobro, da bi bili tudi za 160m radiali dolgi λ/4*v.


Priponke:
GP-podaljsana.JPG [101.39 KiB]
Še ni prenešeno

_________________
73 ES GL DE Robi, S58Y.

Član Radiokluba "Študent" Maribor- S59DXX.

Ex. YT3DK, S52DK.
Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 17:30
Odsoten

Pridružen: 26 Jan 2014, 22:04
Prispevkov: 24
Kraj: Križevci pri Ljutomeru
Hvala vsem za cenjena mnenja.
Spreminjam naslov teme v "Vertikalka h=27m za 160/80m band - uglasitev", na žicah ne bom nič več delal, kar stoji, stoji, kar je v zemlji....
Naročil sem dodatno kilo Edelstahl Schweissdraht fi 0,8mm. To zakopam, pa bom videl, ali bo spodnji del še vedno rezonanten ali ne. Potem nadaljujem.


Priponke:

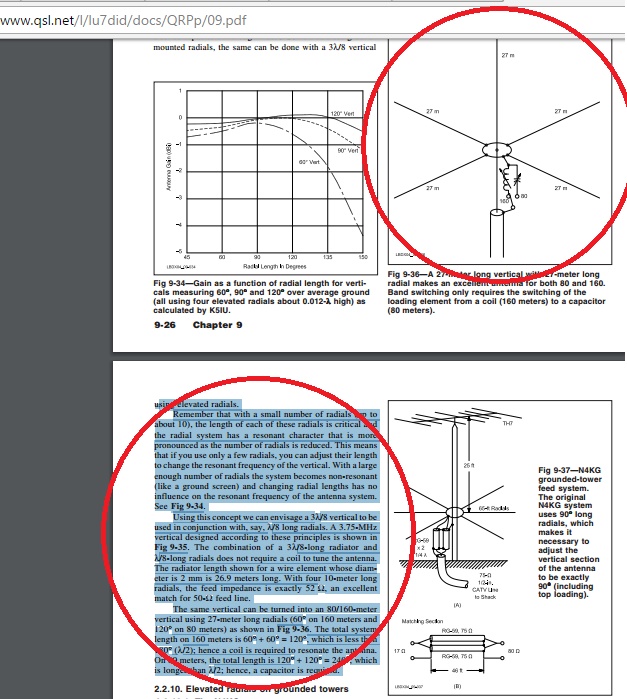

27m vertical.jpg [162.75 KiB]
Še ni prenešeno

_________________
LP,
de S53JW - Marjan Vaupotič
Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 17:33
Odsoten

Pridružen: 26 Jan 2014, 22:04
Prispevkov: 24
Kraj: Križevci pri Ljutomeru
Če bo kdo rabil poceni radiale:
http://www.ebay.com/itm/272237547811
s tem dobiš cca 10 radialov a 27m.

73 de S53JW
:D

_________________
LP,
de S53JW - Marjan Vaupotič


Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 17:35
Odsoten

Pridružen: 26 Jan 2014, 22:04
Prispevkov: 24
Kraj: Križevci pri Ljutomeru
S58Y napisal/-a:
Hoj!

Kolikšna je kapaciteta kondenzatorja?



10 - 400Pf

_________________
LP,
de S53JW - Marjan Vaupotič


Na vrh
 Profil

OdgovorObjavljeno: 02 Dec 2016, 17:40
Odsoten

Pridružen: 26 Jan 2014, 22:04
Prispevkov: 24
Kraj: Križevci pri Ljutomeru
S57Z napisal/-a:
Živjo,

Če bi rad obdržal to dolžino antene morajo biti potem radiali dolgi samo 4m.Potem dobiš swr 1:2,33 nato oglasiš s kondijem.Po pravilu morajo vertikalke biti dolge tam okoli 20m in radiali tudi 20m.V tvojem primeru sem simuliral vertikalko katera je iz žice in ima izolacijo.Se pravi če imaš žico ki je debela 1,5mm in ima izolacijo debelo 0,8 mm potem mora biti vertikalka dolga 19,9m in radiali 19m.Swr je potem od 3,5-3,6 mhz pod 1:1,5 brez kondenzatorja.Če hočeš vse to spravit na najnižji swr potem uporabi kondenzator.


73,Igor,S57Z


Hi,
imam žico a 0,8mm (zgornja polovica vertikalke) od Spiderbeama, ker je ostalo pretežko na 12m palici:
http://www.spiderbeam.com/product_info. ... 0(AWG%2018).html
in štukana spodnja polovica je 4mm2

_________________
LP,
de S53JW - Marjan Vaupotič


Zadnjič spremenil S53JW, dne 02 Dec 2016, 18:06, skupaj popravljeno 1 krat.

Na vrh
 Profil
