 Naslov prispevka: Vrtljivi dipol 14Mhz
OdgovorObjavljeno: 01 Avg 2012, 13:40
Odsoten

Pridružen: 14 Mar 2010, 13:39
Prispevkov: 11
Pozdravljeni !
Odločil sem se za izdelavo vrtljivega dipola za 20-band (14Mhz)in sicer me zanima če ima kdo kakšne podatke ali izkušnje glede izdelave.Namreč bi mi prišla vsakršna pomoč ali podatki prav.
Izdelal bom sicer iz alu cevi pa me zanima kakšni premeri ( fi )naj bi bili optimalni.

Lep pozdrav vsem 73 S57YK ! :roll:


Na vrh
 Profil

 Naslov prispevka: Re: Vrtljivi dipol 14Mhz
OdgovorObjavljeno: 01 Avg 2012, 14:44
Odsoten

Pridružen: 20 Dec 2009, 18:07
Prispevkov: 31
Zakaj pa ne izdelas enostavno iz ribiskih palic? Vse kar rabis sta dve polagalki, nekaj kabla, rotor ter nekaj alimunija, da vse spravis skupaj. Pomoje veliko lazje za izgradjno in veliko lazje v koncni tezi. Trdnost je pa tudi zadovoljiva.


LP, Damjan


Na vrh
 Profil

 Naslov prispevka: Re: Vrtljivi dipol 14Mhz
OdgovorObjavljeno: 01 Avg 2012, 16:55
Odsoten
Uporabniški avatar

Pridružen: 22 Avg 2004, 16:41
Prispevkov: 720
Kraj: Poljčane, JN76SH
Bojan,

nekaj imaš tukaj :http://k8jhr.com/linked/20%20meter%20dipole%20summary%20a.pdf.

Lahko pa narediš dipol, ki ga napajaš preko gama prilagoditve. Tukaj odpade sredinska izolacija dveh polov. To izgleda nekako takole:

Slika

Želim uspešno gradnjo.

_________________
73 ES GL DE Robi, S52DK.

Član Radiokluba "Študent" Maribor- S59DXX.


Na vrh
 Profil

 Naslov prispevka: Re: Vrtljivi dipol 14Mhz
OdgovorObjavljeno: 02 Avg 2012, 07:40
Odsoten
Uporabniški avatar

Pridružen: 01 Jan 2006, 11:01
Prispevkov: 1149
Kraj: Lendava
Zakaj pa ne poizkusiš Janezove, S53V variante http://forum.hamradio.si/viewtopic.php?f=17&t=12802 ? Je sicer za 40m, za 20m je pač pol manjša, tuljav ne rabiš, lahko pa je tudi ravna... Tisti "V" ti prinese na rahli usmerjenosti in ugodnejših kotih, je pa za premisliti. Pa napajanje je lahko enostavnejše, brez gamma match-a.

_________________
73 de Arpi-S51AY , HSC#1267, CTC#2268, EPC#3826, FH#1448, DMC#2139, 30MDG#3904, BDM#0288, TRC#005SLO, NDG#0851, HPC#451, ERC#0989
http://www.qrz.com/db/S51AY


Na vrh
 Profil

 Naslov prispevka: Re: Vrtljivi dipol 14Mhz
OdgovorObjavljeno: 02 Avg 2012, 09:19
Odsoten

Pridružen: 04 Dec 2003, 08:06
Prispevkov: 436
Kraj: Ljubljana
S51AY napisal/-a:
Zakaj pa ne poizkusiš Janezove, S53V variante http://forum.hamradio.si/viewtopic.php?f=17&t=12802 ? Je sicer za 40m, za 20m je pač pol manjša, tuljav ne rabiš, lahko pa je tudi ravna... Tisti "V" ti prinese na rahli usmerjenosti in ugodnejših kotih, je pa za premisliti. Pa napajanje je lahko enostavnejše, brez gamma match-a.



Hojla !

Če rabiš anteno za portabel potem jo naredi iz ribiških palic, dolžine 7m,kjer uporabiš močnejši del dolžine 2x cca 510 cm.
Dipol na višini 10m bo imel impedanco okrog 75Ohmov in bo SWR čisto v redu in NE RABIŠ nobenega gama matcha.

Če pa delaš anteno za daljšo uporabo doma jo naredi iz ALu palic. Alu nabaviš v Duplici pri Kamniku pri firmi ALCU
http://www.alcu.si/. Jaz bi jo naredil iz treh segmentov cevi,ki gredo druga v drugo npr. fi 20 , fi 18 in fi 16. Na sredini
moraš posamezne krake izolirati. Če želiš da bo vse res tip top potem napajaj anteno preko simetrirnega člena 1: 1 .
Ne bo pa neke katastrofe,če napajaš direktno z koaksom 52OHmov razen,če ne boš motil soseda na TV.

Kakor je predlagal Arpi S51AY bi ti res priporočil dipol v V obliki,kot sem ga sam uporabil na 7 MHz. Prilagam ti par slikic,ki
sem jih na hitro zmodeliral z MMana Gal programom. Predvideval sem, da je antena na višini 10 m in,če obrneš krake
malo skupaj tako, da bo kot med njima 110 stopinj boš imel SWR skoraj 1:1 v resonanci. Takšno anteno je tudi lažje sidrati,kot pa iztegnjeni dipol. Ne uporabljaj pa nobenega gama matcha, samo simetrirni člen !!!!

Če mi podaš višino antene dimenzije palic ti lahko naredim bolj natančen model.

Veliko uspeha.

73 Janez S53V


Priponke:

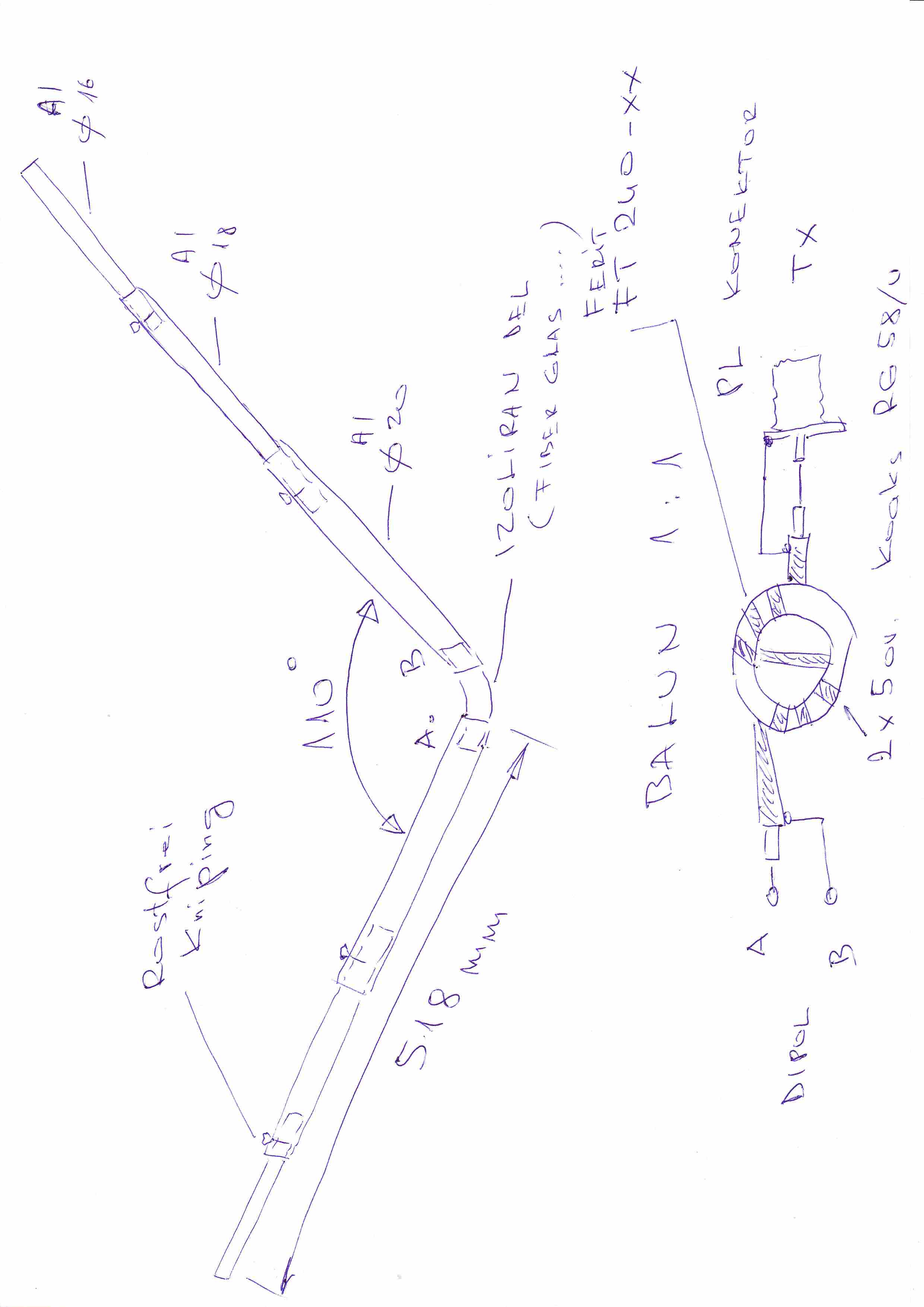

Skica antene za 14.150MHz.jpg [143.14 KiB]
Še ni prenešeno

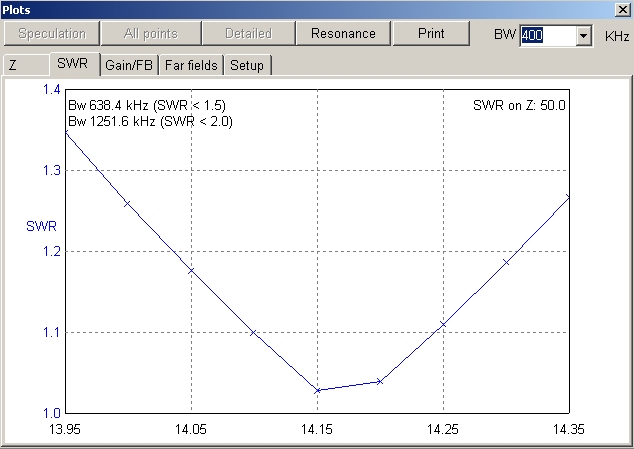

SWR V dipola za 14.150 MHZ.jpg
SWR V dipola za 14.150 MHZ.jpg [ 72.08 KiB | Videno 2530 krat ]
Smerni diagram V dipola za 14,150 MHz.jpg [233.72 KiB]
Še ni prenešeno
Izračun dipola za 14,150MHz.jpg [206.5 KiB]
Še ni prenešeno

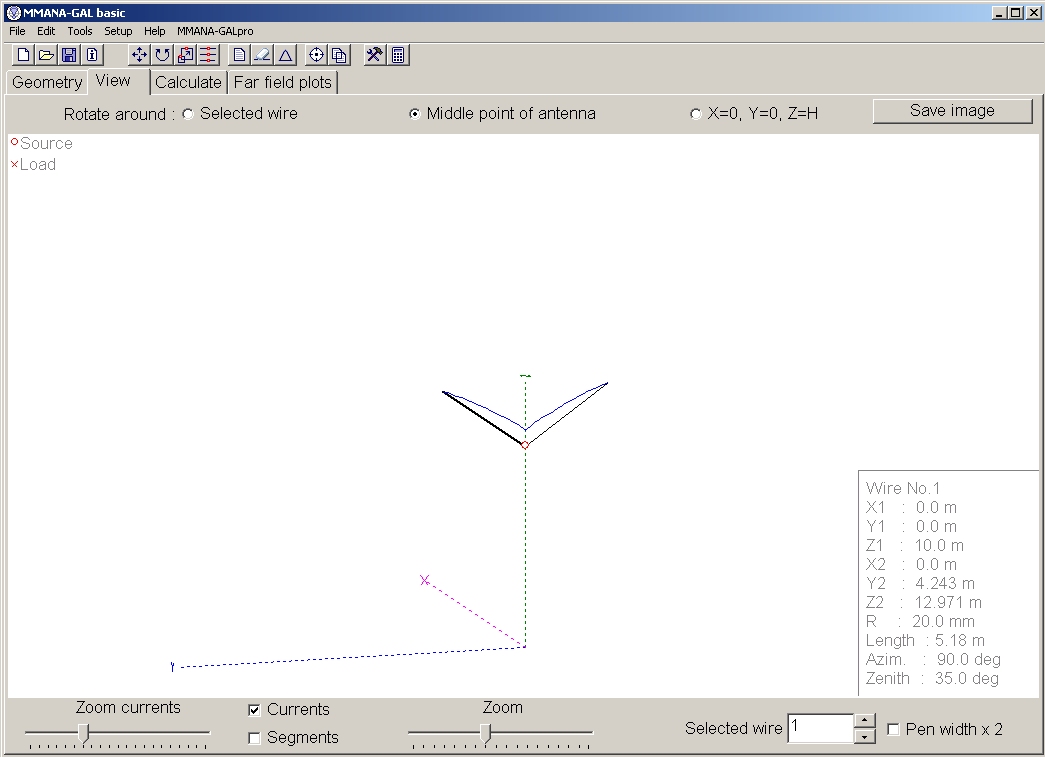

Izgled V dipola za 144,150 MHz.jpg [117.21 KiB]
Še ni prenešeno

_________________
janez
Na vrh
 Profil

 Naslov prispevka: Re: Vrtljivi dipol 14Mhz
OdgovorObjavljeno: 02 Avg 2012, 10:01
Odsoten
Uporabniški avatar

Pridružen: 22 Avg 2004, 16:41
Prispevkov: 720
Kraj: Poljčane, JN76SH
Hoj!

Citiram:
Ne uporabljaj pa nobenega gama matcha, samo simetrirni člen !!!!


Moram reči, da je Janezova antena inovativna, vendar vseeno ne razumem kaj je narobe z gama napajanjem, katerega uporabljam na kar nekaj antenah. Ni potrebe po mehanski izolaciji dveh krakov in impedančno se doseže odlična prilagojenost. Antena je ozemljena v središčni točki, kar seveda tudi ni zanemarljivo. Mogoče je problem samo pri zatesnitvi cevi, v kateri je ponavadi srednji del RG-213 z izolacijo (kot kondenzator). Ampak tudi to se da uspešno rešiti.

_________________
73 ES GL DE Robi, S52DK.

Član Radiokluba "Študent" Maribor- S59DXX.


Na vrh
 Profil

 Naslov prispevka: Re: Vrtljivi dipol 14Mhz
OdgovorObjavljeno: 02 Avg 2012, 11:13
Odsoten

Pridružen: 04 Dec 2003, 08:06
Prispevkov: 436
Kraj: Ljubljana
S52DK napisal/-a:
Hoj!

Citiram:
Ne uporabljaj pa nobenega gama matcha, samo simetrirni člen !!!!


Moram reči, da je Janezova antena inovativna, vendar vseeno ne razumem kaj je narobe z gama napajanjem, katerega uporabljam na kar nekaj antenah. Ni potrebe po mehanski izolaciji dveh krakov in impedančno se doseže odlična prilagojenost. Antena je ozemljena v središčni točki, kar seveda tudi ni zanemarljivo. Mogoče je problem samo pri zatesnitvi cevi, v kateri je ponavadi srednji del RG-213 z izolacijo (kot kondenzator). Ampak tudi to se da uspešno rešiti.



Hojla !

Pri dipolu je impedanca dipola za 14MHz v rezonanci okrog 75OHmov in SWR v rezonanci okrog 1 : 1,5. Zato ni prav nobene
potrebe po dodatnem uglaševanju.To prenese vsak TRX brez tunerja. Za primer pri SWR-ju 1: 2 izgubimo samo 11% zaradi refleksije pri SWR-u 1: 1,5 pa še bistveno manj. Z SWR-jem 1:1 torej nima smisla pretiravati na račun mehanske konstrukcije. Gama match pa prinese zaradi mehanske konstrukcije ( kondi) določeno nestabilnost,kjer se lahko zgodi da imamo tekom časa težave tudi zaradi slabih spojev. Z Gama matchem tudi ne rešimo problem tokov po oklopu kabla. Zato predlagam tudi balun v primeru, da obstaja možnost motenj sosedov. Prilagam še par slikic modela ALU horizontalnega dipola na višini 10 m.

PS. Predlagam administratorju, da prestavi debato med rubrike Antene.

73 Janez S53V


Priponke:
Dipol za 14.150MHz.jpg [42.59 KiB]
Še ni prenešeno

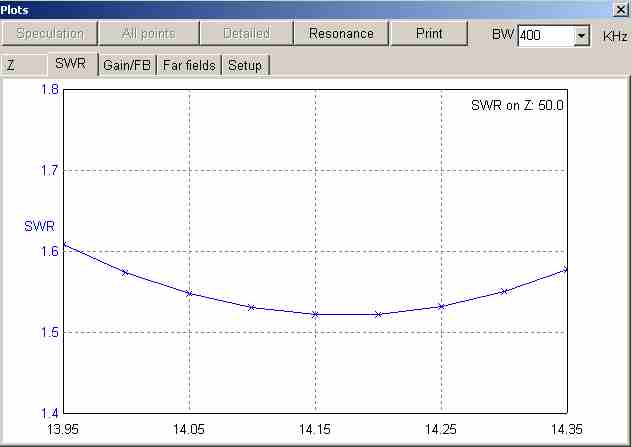

SWR dipola za 14.150MHz.jpg
SWR dipola za 14.150MHz.jpg [ 14.85 KiB | Videno 2483 krat ]

_________________
janez
