V teh dneh sem končal novo QRP postajo microSDX (sendvič izvedba).
Priloga:

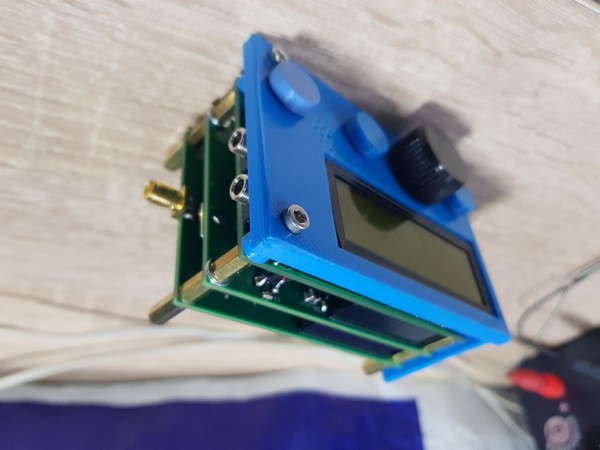

uSDX.jpg [ 87.3 KiB | Videno 2293 krat ]


Priloga:

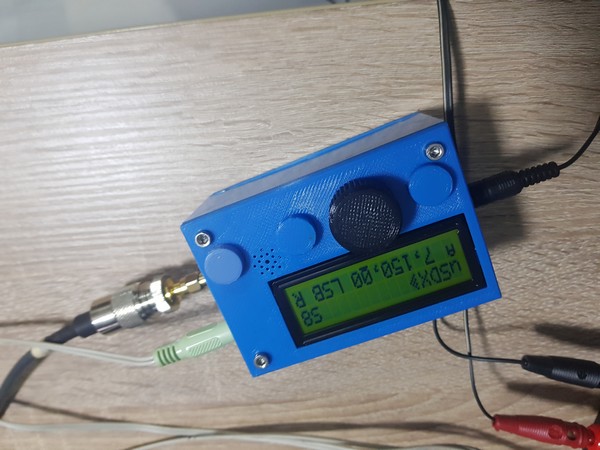

sendvic.jpg [ 45.53 KiB | Videno 2293 krat ]


Izdelal sem jo po načrtih DL2MAN, PCBje sem naročil na kitajskem, materijal pa preko spleta.
Postaja je majhe velikosti: 9*5*6 cm in deluje na območju od 3.5 do 14 MHz. ( band 80, 60, 40, 30 in 20 )
Izhodnja moč je od 4.5 do 5.5 watt. Izbiramo lahko med LSB, USB, CW, FM in AM načine dela.
Vsebuje tako SMD kot THT sestavne dele, Izhodni filtri so za vsak band posebej.

Priloga:

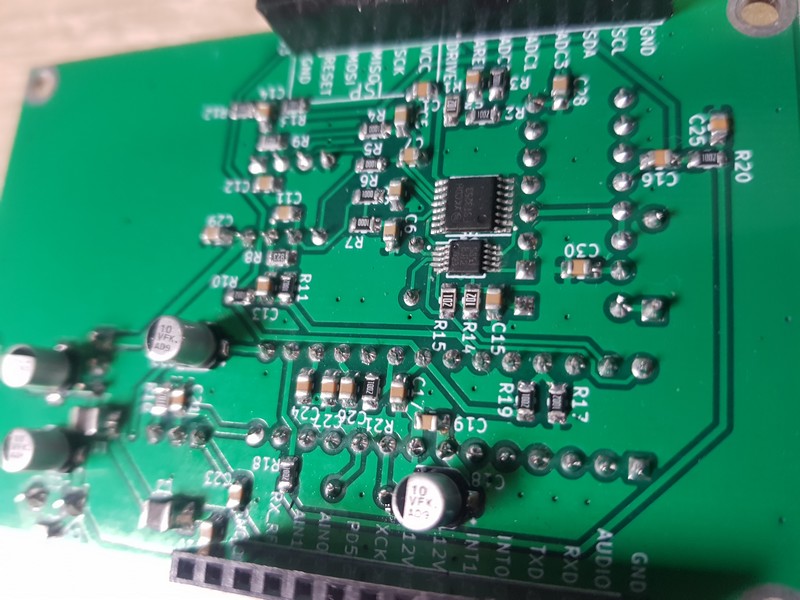

SMD.jpg [115.98 KiB]
Še ni prenešeno



Vrednost materiala je tam okrog 120 Eur.
VIR: https://www.youtube.com/watch?v=9yOV5YfMbMQ

PS: Imam še par tiskanin, če se bo kdo odločil za izdelavo.
73, Zvone


Na vrh
 Profil

OdgovorObjavljeno: 21 Dec 2020, 17:49
Odsoten

Pridružen: 06 Jul 2008, 11:15
Prispevkov: 62
Tudi sestavil.
Priloga:

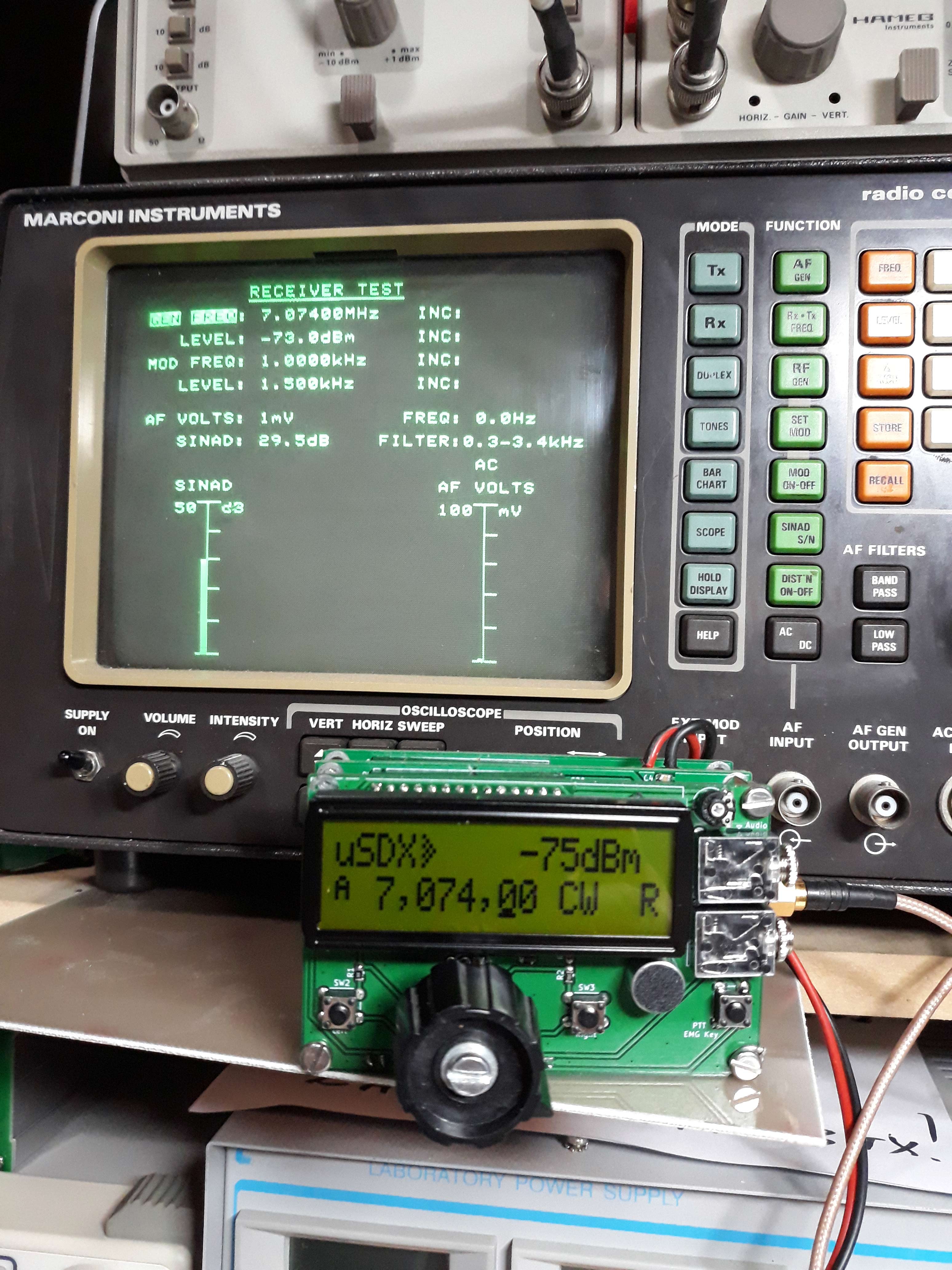

s57rz_usdr.jpg [989.99 KiB]
Še ni prenešeno


Na vrh
 Profil

OdgovorObjavljeno: 28 Dec 2020, 19:11
Odsoten

Pridružen: 22 Dec 2020, 16:23
Prispevkov: 2
Podobna postajca v kit varjanti za okoli 65e dostavljeno z škatlico. Je pa veliko popraševanje tako da traja nekaj časa da pride.

QRP Labs QCX mini: http://shop.qrp-labs.com/kits/qcxmini

73 de S55AL


Priponke:
m1-228x228.jpg [ 19.24 KiB | Videno 1575 krat ]

_________________
73 Aljaž de S55AL
Na vrh
 Profil

OdgovorObjavljeno: 30 Dec 2020, 13:11
Odsoten
Uporabniški avatar

Pridružen: 02 Jan 2007, 22:07
Prispevkov: 69
Lep pozdrav vsem!

Tudi jaz sem se odločil za sestavo uSDX postaje.
Ima morda kdo tale SI5351A-B-GTR čip viška?
Trenutno ga nikjer nimajo na zalogi. Pogledal sem na Mouser, Farnell, Digikey it'd.

LP,

Martin


Na vrh
 Profil

OdgovorObjavljeno: 31 Dec 2020, 12:23
Odsoten

Pridružen: 19 Jun 2004, 19:01
Prispevkov: 143
Imam, sem v Ljubljani.
Pošlji na zs kje se dobiva.

LP
Matjaz


Na vrh
 Profil

OdgovorObjavljeno: 31 Dec 2020, 12:41
Odsoten

Pridružen: 02 Sep 2004, 21:04
Prispevkov: 388
Kraj: Hotavlje JN76BC
Počasi končuje še zadnji projekt te res odlične QRP postaje.

Priloga:
50mhz.jpg [ 44.85 KiB | Videno 1287 krat ]


uSDX :
- OLED displej
- vse vrste dela : CW, SSB, AM, FM
- frekvenčna območja: 3.5, 5, 7, 10, 14, 18, 21, 24, 28 in 50 MHz
- izhodni filtri za 8 frekvenčnih območji
- tx cca: 4 W na vseh območjih
- digitalni filtri od 50 do 4000 Hz
- CW taster in CW decoder
- CAT povezava z računalnikom
- poraba cca 70 mA na sprejemu in 0.55 A na oddaji

Več o izdelavi na avtorjevi strani:
https://dl2man.de/

73 de S52O


Na vrh
 Profil

OdgovorObjavljeno: 01 Jan 2021, 22:38
Odsoten

Pridružen: 16 Dec 2004, 18:06
Prispevkov: 109
No to pa zgleda res simpatičen projekt. Škoda da nima 160m...
Avtor se je res potrudil z dokumentacijo...
A si delal ploščice v večjih količinah in imaš kak komplet viška?
72 tnx
Janko s57l


Na vrh
 Profil

OdgovorObjavljeno: 02 Jan 2021, 18:56
Odsoten

Pridružen: 02 Sep 2004, 21:04
Prispevkov: 388
Kraj: Hotavlje JN76BC
Ni problem imaš lahko tudi 160m band če želiš..., me pa prav zanima koliko je" korenjakov" :D , ki delajo ( bi delali ) z 4 Wati na tem bandu...?

TIV žal nimam več za ta projekt.

Zvone


Na vrh
 Profil

OdgovorObjavljeno: 02 Jan 2021, 19:04
Odsoten

Pridružen: 16 Dec 2004, 18:06
Prispevkov: 109
Če nič drugega, lahko kak tranzistorski linear zelo lepo drivaš s 5w...
Tudi qrp gre kak qso...

Tnx za info, mogoče je/bo kdo naročal, da ne delamo tega vsak posebej?
GL 72 hny
Janko s57l


Na vrh
 Profil

OdgovorObjavljeno: 04 Feb 2021, 08:59
Odsoten

Pridružen: 05 Dec 2001, 01:00
Prispevkov: 132
s57l napisal/-a:
Tudi qrp gre kak qso...
l


No, jaz redno delam s QRP, lahko si me slišal na ZRS SKED-u včeraj z uSDX postajco.

73 de Jure


Na vrh
 Profil

OdgovorObjavljeno: 04 Feb 2021, 09:06
Odsoten
Moderator
Uporabniški avatar

Pridružen: 01 Maj 2003, 16:09
Prispevkov: 1197
Kraj: Ljubljana - JN76GC
s57l napisal/-a:
Tudi qrp gre kak qso...

S QRP gre brez problema ves svet, vsi kontinenti in ne samo kak QSO. Samo znati je treba ...

73, Miloš S57D

_________________
SWL: S5-RS-001 EX: S52DM, YT3DM, YU3TEU, YU3-RS-1088


Na vrh
 Profil

OdgovorObjavljeno: 04 Feb 2021, 16:22
Odsoten

Pridružen: 16 Dec 2004, 18:06
Prispevkov: 109
No, če bi natančno prebrala kaj sem napisal in na kaj se je glasil moj odgovor:
Škoda da nima 160m, kjer se da kak tranzistorski linear poganjat, pa tudi qrp gre kak qso!
Prosim ne jemat besed iz konteksta!
Tudi jaz sem kar nekaj preklofal qrp.
73 Janko s57l
