DDS generator od 1Hz do 120 MHz

[s52o]

Lansko jesen sem na sejmu v Pordenone na delu kjer je bil bovšji sejem naletel na nedokončani DDS generator. Spominjal sem se,
da je bil njegov načrt objavljen v eni od Italjanskih časopisov. Po temeljitem razgovoru z prodajalcem se se odloči za nakup.

DDS generator prodaj kot KIT " rsp-italy " dokumentacija je objavljena v reviji Nuova electtronica št. 226 od strani 2 do 29 te revije.
Revijo si lahko ogledate na spodnjem linku:
http://www.rsp-italy.it/Electronics/Mag ... %20226.pdf

Tak zmogljiv DDS generator je skoraj nujno potreben v vsaki Ham delavnici. Njegove zmožnosti si lahko preberete v reviji.
Generator sem doma sestavil, manjkajoče dele poiskal v predalih in en kos naročil preko spleta.
Moj sestavljen DDS generator:


Pogled na sprednjo ploščo:


in na prikazovalnik:


73 de S52O

[S52CQ]

Lepo Zvone, vidim, da imaš spajkalnik redno vklopljen, da uspeš narediti toliko projektov.

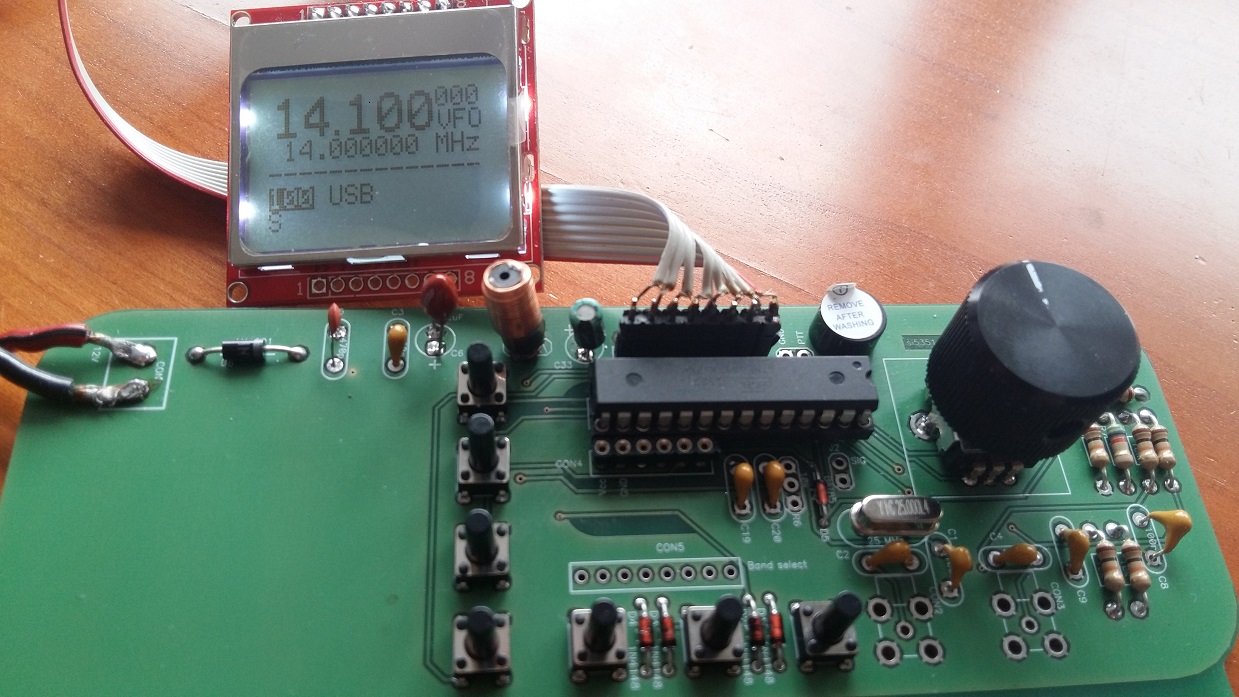

Sicer pa tudi v "domačih logih" nastaja... Na mizi imam prototip VFO/BFO/Vobler s SI5351 čipom, ki stane drobižek v primerjavi z DDS čipi podjetja Analog devices.

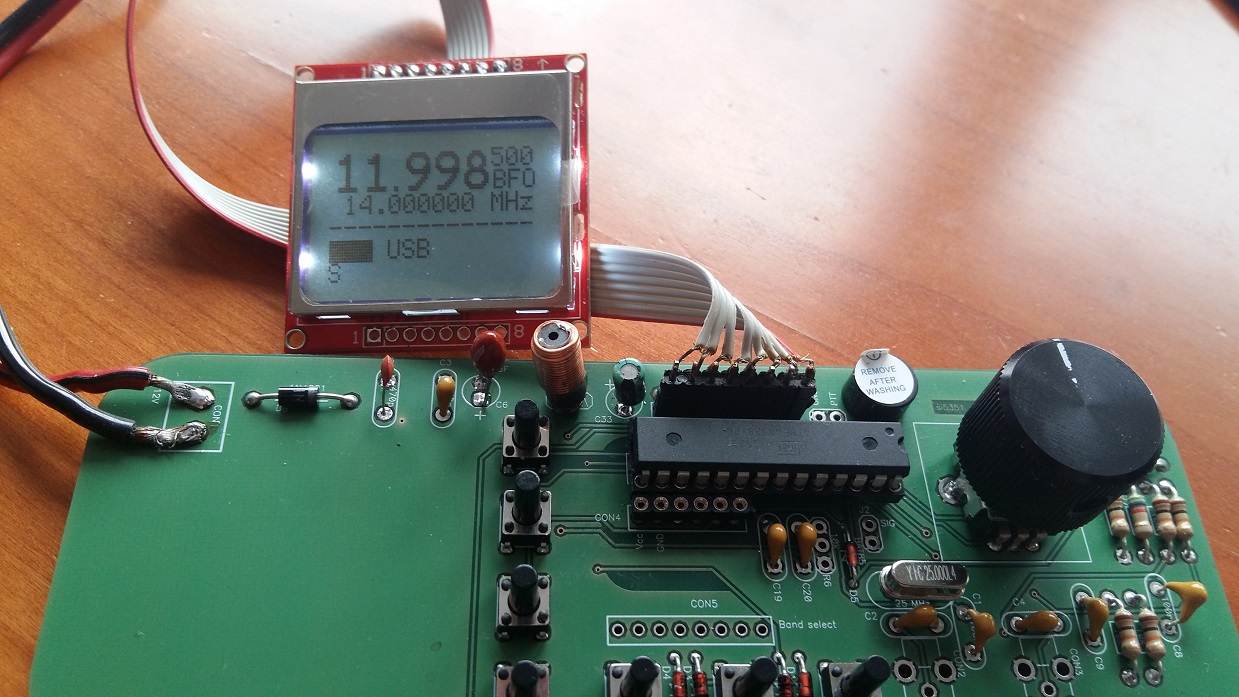

Prednost dodatnega BFO je v tem, da se znebim klasičnega BFO, ki ga ponavadi delamo s kvarcem, ki ga je težko potegniti v USB/LSB. V tej izvedbi pa lahko BFO frekvenco nastavim poljubno. Tako lahko tudi naredim IF shift, ki ga poznamo iz komercialnih postaj.

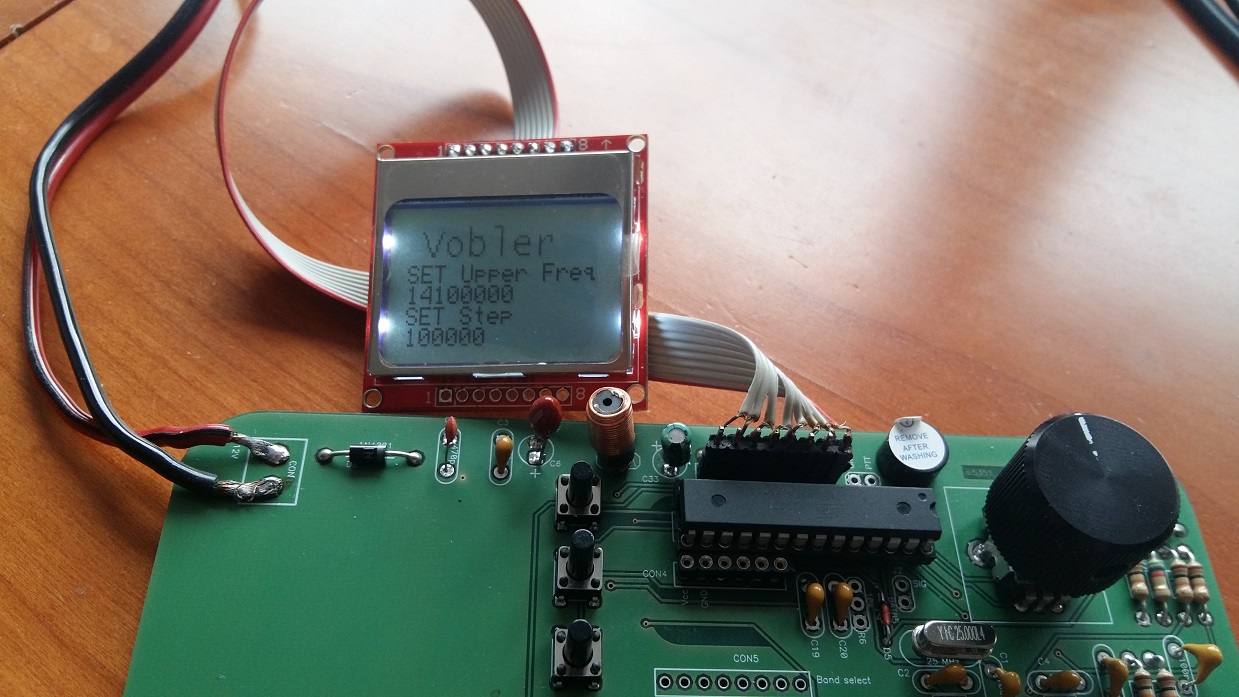

Vobler sem pa dodal zato, da lahko z njim izmerim filtre, ki jih samograditelj mora nekako izmeriti - če nima spektralca...

73 de Jure

[S57NML]

Hoj,

Jure super ideja. Dodaj si5351 smerni sklopnik pa kakšen ad8307 da dobiš še antenski analizator za povrh
